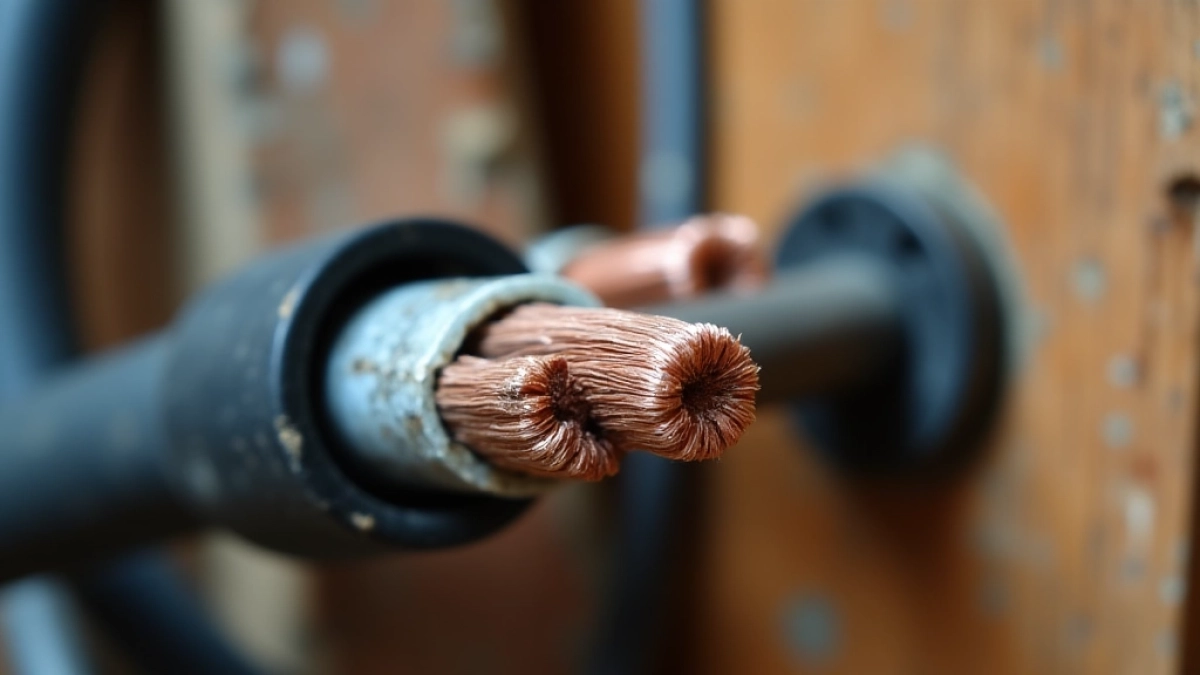

Jaki kabel do oświetlenia w domu wybrać, żeby nie żałować

Stajesz przed półką z kablami, widzisz dziesiątki oznaczeń i czujesz się jak przed egzaminem, którego nikt cię nie uczył. Tymczasem jaki kabel do oświetlenia w domu wybrać, żeby instalacja działała bezpiecznie przez następne trzydzieści lat, da się ustalić w kilkanaście minut, jeśli znasz fizykę prądu i logikę normy PN-HD 60364. Poniżej dostajesz konkretne reguły doboru przekroju, liczby żył, typu izolacji oraz ochrony PE, oparte na obowiązujących przepisach i realiach polskiego rynku, bez lania wody i bez odsyłania do kosmosu.

• Przekrój i liczba żył przewodu do lamp oraz taśm LED
• Jaki kabel do oświetlenia zewnętrznego 230 V wytrzyma deszcz i mróz
• Najczęstsze błędy przy wyborze kabla, które mogą kosztować pożar
• Checklista doboru przewodu oświetleniowego w 6 krokach

Przekrój i liczba żył przewodu do lamp oraz taśm LED

Najczęściej spotykany przewód w domowej instalacji oświetleniowej to YDYp 3×1,5 mm². Trzy żyły wynikają z konieczności poprowadzenia fazy L, neutralnego N oraz ochronnego PE, a przekrój 1,5 mm² przyjmuje prąd długotrwały do 15 A, co przy napięciu 230 V daje około 3,4 kW mocy pozornej. Dla typowego obwodu z pięcioma-ośmioma oprawami LED sumaryczny pobór rzadko przekracza 300 W, więc zapas jest ogromny.

Gdy planujesz świecznikowy lub potrójny wyłącznik, liczba żył rośnie. Schemat świecznikowy wymaga czterech żył (faza zasilająca plus dwie fazy sterujące), natomiast potrójny potrzebuje pięciu. W takich sytuacjach sprawdza się YDYp 4×1,5 lub 5×1,5 mm², a jeśli obwód obejmuje więcej niż dziesięć punktów świetlnych, bezpieczniej przejść na 2,5 mm², bo miedź mniej się grzeje przy tym samym prądzie.

Taśmy LED rządzą się inną logiką. Jednokolorowa taśma 12 V potrzebuje tylko dwóch żył, RGB czterech, a RGBW pięciu, przy czym przekroje żył są znacznie mniejsze, od 0,35 do 1,0 mm². Spadek napięcia na odcinku powyżej 5 m potrafi jednak zauważalnie przyciemnić końcówek pasa, więc przy dłuższych trasach stosuje się zasilanie obustronne albo przewód o większym przekroju.

Norma PN-HD 60364 dopuszcza przekrój 1,5 mm² dla obwodów oświetleniowych zabezpieczonych wyłącznikiem nadprądowym B10 A. Miedź o takim przekroju wytrzymuje temperaturę rdzenia do 70°C w izolacji PVC, co w praktyce oznacza bezpieczną pracę przy ciągłym obciążeniu do 3,2 kW. Wystarczy pamiętać, że granicą nie jest moc pojedynczej lampy, lecz suma mocy wszystkich odbiorników na jednym zabezpieczeniu.

Smart-lampy z modułem Zigbee, Wi-Fi lub Bluetooth nie zmieniają przekroju przewodu, bo pobierają poniżej 0,5 W. Warto jednak przewidzieć w puszce instalacyjnej dodatkową żyłę neutralną N dla obwodów, w których sterownik wymaga stałego zasilania, nawet gdy świecznik jest wyłączony.

Kolory żył i oznaczenia L, N, PE

W Polsce obowiązuje paleta zgodna z normą IEC 60446. Brązowy lub czarny to faza L, niebieski oznacza neutralny N, a żółto-zielony jest zarezerwowany dla ochronnego PE. W starszych budynkach trafi się jeszcze przewód z niebieską fazą i czarnym neutralnym, dlatego przed każdą modernizacją warto zlokalizować napięcie próbnikiem.

Kiedy wybrać YDY, a kiedy YKY

YDY to płaski przewód w izolacji PVC, przeznaczony do układania pod tynkiem i w korytkach. YKY to kabel okrągły w powłoce polietylenowej, bardziej odporny na wilgoć, promieniowanie UV i uszkodzenia mechaniczne. Wewnątrz budynku YDY jest tańszy i wygodniejszy w prowadzeniu, natomiast na elewacji, w ziemi lub w pomieszczeniach mokrych YKY stanowi rozsądniejszą inwestycję.

Jaki kabel do oświetlenia zewnętrznego 230 V wytrzyma deszcz i mróz

Zewnętrzna instalacja 230 V wymaga kabla odpornego na wodę, mróz i promieniowanie UV. Standardem pozostaje YKY 3×2,5 mm² w powłoce polietylenowej, wytrzymujący temperatury od -40°C do +90°C i napięcie probiercze 1 kV. Taki kabel można układać bezpośrednio w ziemi na głębokości 60 cm, z warstwą piasku i folią ostrzegawczą.

Przy montażu podtynkowym na elewacji dopuszczalne są przewody YDY, pod warunkiem zastosowania osłon odpornych na UV lub prowadzenia w rurze ochronnej PVC. Bezpośrednie działanie słońca na PVC powoduje po kilku latach kruszenie powłoki, dlatego trasa powinna biec w cieniu lub w korytkach z filtrem UV.

Oprawy zewnętrzne muszą mieć klasę szczelności minimum IP44 dla zadaszonych tarasów oraz IP65 dla miejsc narażonych na strumień wody. W praktyce oznacza to uszczelnione dławice, odporne na korozję złączki oraz klosze z poliwęglanu lub hartowanego szkła. Nawet najlepszy kabel nie uratuje lampy z klasą IP20 zamontowanej pod okapem bez daszka.

Spadek napięcia na długich odcinkach bywa zabójczo duży. Przy 30 m kabla YKY 3×2,5 mm² i obciążeniu 1 kW spadek wynosi około 4%, co mieści się w normie 5%. Po przekroczeniu tej granicy diody LED migają przy włączeniu silnego odbiornika w sąsiedztwie, a halogeny żarzą się słabiej niż powinny.

Instalacje 12/24 V rządzą się prostszą zasadą. Liczba żył zależy od sterownika (dwie dla jednokoloru, cztery dla RGB, pięć dla RGBW), a przekrój dobiera się do prądu, nie do napięcia. Przy 5 A na odcinku 10 m wystarczy 1,5 mm², ale przy 10 A już 2,5 mm², bo rezystancja miedzi rośnie z przekrojem odwrotnie proporcjonalnie.

Kiedy NIE stosować kabla YDY na zewnątrz

YDY w izolacji PVC traci elastyczność poniżej -15°C i pęka przy zginaniu w niskiej temperaturze. W ziemi chłoną wilgoć przez mikropęknięcia, co po kilku sezonach skutkuje zwarciem doziemnym. W pomieszczeniach wilgotnych, takich jak piwnice czy garaże, lepszym wyborem będzie YKY lub przewód gumowy H07RN-F.

Najczęstsze błędy przy wyborze kabla, które mogą kosztować pożar

Łączenie aluminium z miedzią bezpośrednio to klasyka polskich instalacji z lat siedemdziesiątych. Na styku dwóch metali powstaje ogniwo galwaniczne, które w wilgotnym środowisku koroduje, zwiększa rezystancję i grzeje się przy każdym przepływie prądu. Pożar w starej puszcze pod sufitem zwykle zaczyna się właśnie od takiego złącza.

Drugą plagą jest ciągnięcie jednego obwodu na kilkanaście lamp. Suma mocy pozornie wygląda niewinnie, ale prąd narasta geometrycznie. Dziesięć żyrandoli po sześć żarówek LED, każda 9 W, daje 540 W, czyli około 2,4 A. Brzmi mało, lecz przy awarii jednego statecznika i zwarciu fazy do obudowy cały obwód staje się zagrożeniem.

Brak przewodu ochronnego PE w starszych instalacjach dwużyłowych bywa bagatelizowany. Tymczasem każda lampa z metalową obudową, która nie ma połączenia z uziemieniem, staje się niebezpieczna przy uszkodzeniu izolacji wewnętrznej. Modernizacja bez wymiany przewodu na trzyżyłowy to półśrodek, który prawo budowlane traktuje jako niedopuszczalny.

Dobór przekroju "na oko" kończy się przegrzewaniem izolacji PVC, która zaczyna żółknąć i pachnieć palonym plastikiem. W skrajnych przypadkach temperatura żyły dochodzi do 90°C, a powłoka mięknie i odsłania miedź. Wystarczy iskra od włącznika, żeby rozniecić pożar w pustej ścianie.

Stosowanie kabli bez oznaczeń, produkowanych z odzysku, to hazard. Miedź pochodząca z przetopu może mieć niższą czystość, a izolacja z regranulatu pęka po roku eksploatacji. Certyfikat CE lub znak zgodności z normą PN-EN 50575 to minimum wiarygodności, której nie warto lekceważyć.

5 zakazów przy instalacji oświetleniowej

• Nie łącz aluminium z miedzią bez złączki bi-metalowej.
• Nie prowadź kabli YDY po elewacji bez osłony UV.
• Nie stosuj jednego obwodu na ponad 10 punktów świetlnych bez kalkulacji.
• Nie oszczędzaj na przekroju przy długości obwodu powyżej 25 m.
• Nie układaj kabli bezpesowo w strefach mokrych bez dodatkowej ochrony IP.

Checklista doboru przewodu oświetleniowego w 6 krokach

Krok 1. Policz sumaryczną moc obwodu. Zsumuj moc wszystkich lamp na planowanym obwodzie i dodaj 20% zapasu na przyszłe wymiany żarówek na mocniejsze LEDy. Wartość w watach podziel przez 230 V, żeby uzyskać prąd w amperach.

Krok 2. Wybierz przekrój na podstawie prądu. Dla prądu do 15 A stosuje się 1,5 mm², do 21 A potrzebne 2,5 mm². Pamiętaj, że zabezpieczenie nadprądowe B10 A w rozdzielni to górna granica dla 1,5 mm².

Krok 3. Sprawdź długość obwodu. Przy odcinkach powyżej 20 m spadek napięcia zaczyna mieć znaczenie. Stosuje się wzór U = (2 × L × I × ρ) / S, gdzie L to długość, I prąd, ρ rezystywność miedzi 0,0175 Ω·mm²/m, a S przekrój.

Krok 4. Dobierz liczbę żył. Standardowe sterowanie jednym wyłącznikiem wymaga trzech żył, świecznikowe czterech, potrójne pięciu. Smart-lampy potrzebują dodatkowej żyły neutralnej N.

Krok 5. Wybierz typ izolacji. Wewnątrz suchych pomieszczeń YDYp, na zewnątrz i w ziemi YKY, w pomieszczeniach mokrych H07RN-F lub kabel w osłonie PVC. Każdy typ ma deklarowaną odporność na temperaturę i wilgoć.

Krok 6. Dodaj zapas na przyszłość. Ciągnąc przewód w ścianie, zostaw 15 cm zapasu w puszce. Przy planowanej rozbudowie instalacji lepiej położyć o jeden przekrój więcej niż kombinować z dodatkowym kablem za pięć lat.

Kiedy NIE stosować aluminium. W nowych instalacjach mieszkaniowych aluminium przegrywa z miedzią pod każdym względem. Ma 1,6× większą rezystywność, trudniej się lutuje i wymaga większych przekrojów przy tej samej mocy. Do tego dochodzi problem korozji i pełzania pod zaciskiem, przez co połączenia luzują się po kilku latach.

Norma PN-HD 60364 w paragrafie 521.5.2 dopuszcza aluminium jako żyłę zasilającą, ale wymaga przekroju minimum 16 mm² ze względu na mniejszą wytrzymałość mechaniczną. W praktyce domowej lepiej zapomnieć o aluminium, chyba że remontujemy blok z lat siedemdziesiątych i nie chcemy kuć wszystkich ścian.

Praktyczne scenariusze

Mieszkanie 55 m², cztery obwody oświetleniowe, każdy po sześć-osiem opraw LED. Sumaryczny pobór w najgorszym razie nie przekracza 800 W na obwód. Wystarczy YDYp 3×1,5 mm², zabezpieczenie B10 A, klasyczny wyłącznik jednobiegunowy. Schemat świecznikowy w salonie wymaga dodatkowej żyły, więc ciągniemy czterożyłowy przewód w jednym fragmencie trasy.

Dom jednorodzinny z oświetleniem ogrodu 230 V. Trasa kabla 35 m, suma mocy opraw 1,5 kW. YKY 3×2,5 mm² ułożony w ziemi na głębokości 70 cm, zabezpieczenie B16 A w rozdzielni. Spadek napięcia mieści się w 4%, a kabel wytrzyma bezpośrednie zetknięcie z wilgotną gliną.

Taśma LED RGBW pod kuchenną zabudową, długość 8 m, zasilacz 24 V przy końcu. Każdy kolor pobiera do 1,5 A, sumarycznie 6 A. Kabel zasilający 5×0,75 mm² wystarczy, ale przy planowanym przedłużeniu o kolejne 4 m lepiej sięgnąć po 5×1,0 mm², żeby diody na końcu nie świeciły słabiej niż na początku.
